Затвор 30ч24р Ду-40 Ру-16

Описание

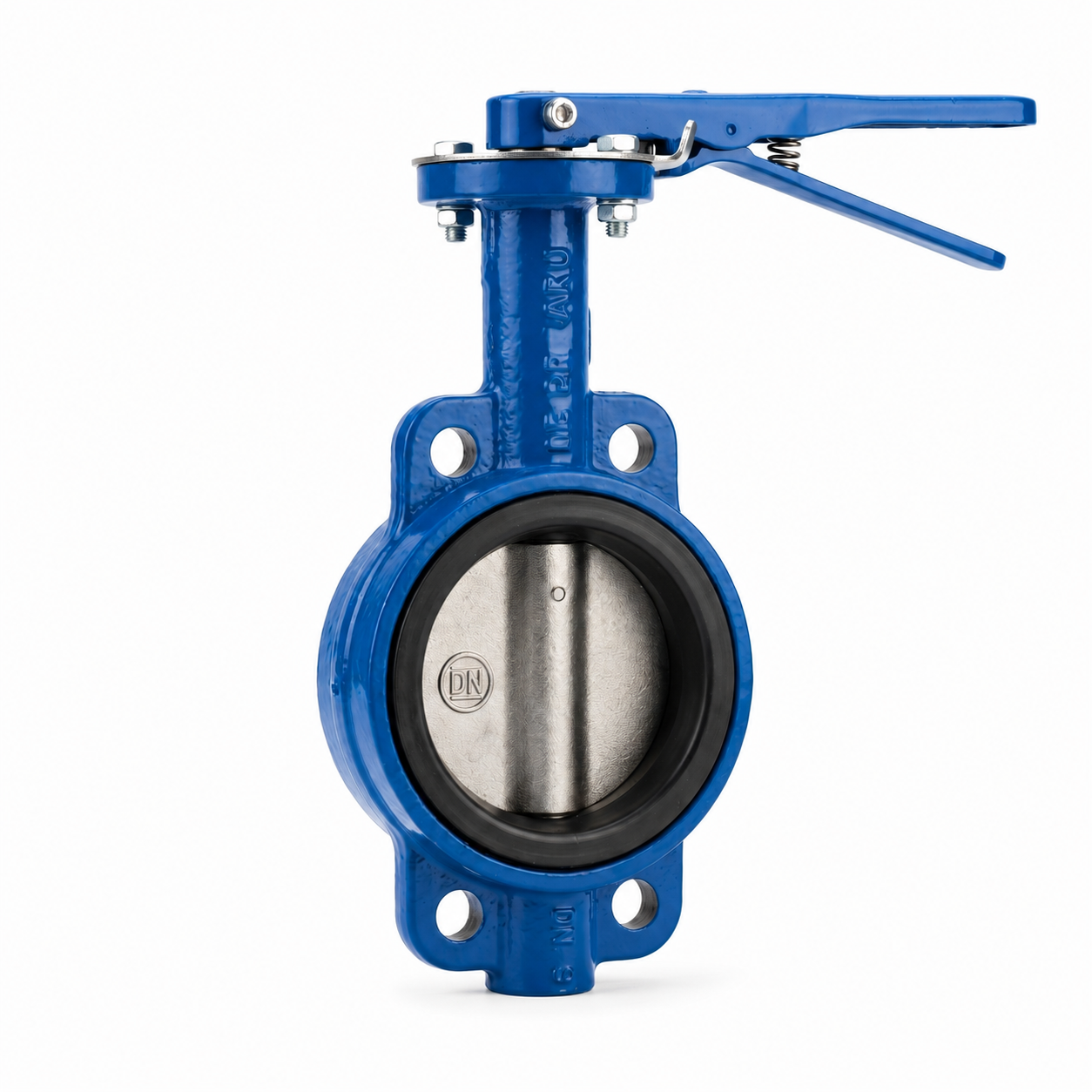

Затвор 30ч24р Ду 40 Ру 16 — чугунный межфланцевый поворотный затвор для воды. Он перекрывает поток поворотом диска на 90° и занимает в трубопроводе минимум места: строительная длина затвора намного меньше, чем у задвижки или фланцевого крана того же диаметра. Модель выпускается в широком ряду диаметров — от Ду 40 до Ду 800, на этой странице — Ду 40.

Конструкция и материалы

Корпус затвора выполнен из чугуна. Внутри находится диск на валу, который при закрытии прижимается к эластичной манжете по всему периметру. Присоединение — межфланцевое: затвор зажимается между двумя фланцами трубопровода стяжными шпильками. Управление — ручное, рукояткой. Рабочая среда — вода с температурой до +100 °C, номинальное давление — Ру 16.

Параметр Значение
Маркировка 30ч24р
Материал корпуса чугун
Присоединение межфланцевое
Рабочая среда вода
Температура среды до +100 °C
Номинальное давление Ру 16
Диаметр Ду 40 (в серии Ду 40 – Ду 800)
Страна бренда Китай

Где применяется

  • системы холодного и горячего водоснабжения;
  • контуры отопления и тепловые пункты;
  • обвязка насосов и баков;
  • системы водяного пожаротушения и полива.

Как подобрать

Затвор подбирают по Ду трубы и давлению до Ру 16. Ответные фланцы должны иметь внутренний диаметр, при котором диск свободно поворачивается, — особенно это важно для малых Ду, таких как Ду 40. Манжета затвора выполняет роль прокладки, отдельные прокладки обычно не ставят. Перед затяжкой шпилек приоткройте диск, а затягивайте крест-накрест.

Другие затворы, в том числе с электроприводом, — в разделе Поворотные затворы. Уточнить наличие и цену можно по телефону +998 99 829 17 72 или в магазинах ARMALUX в Ташкенте.
