Описание

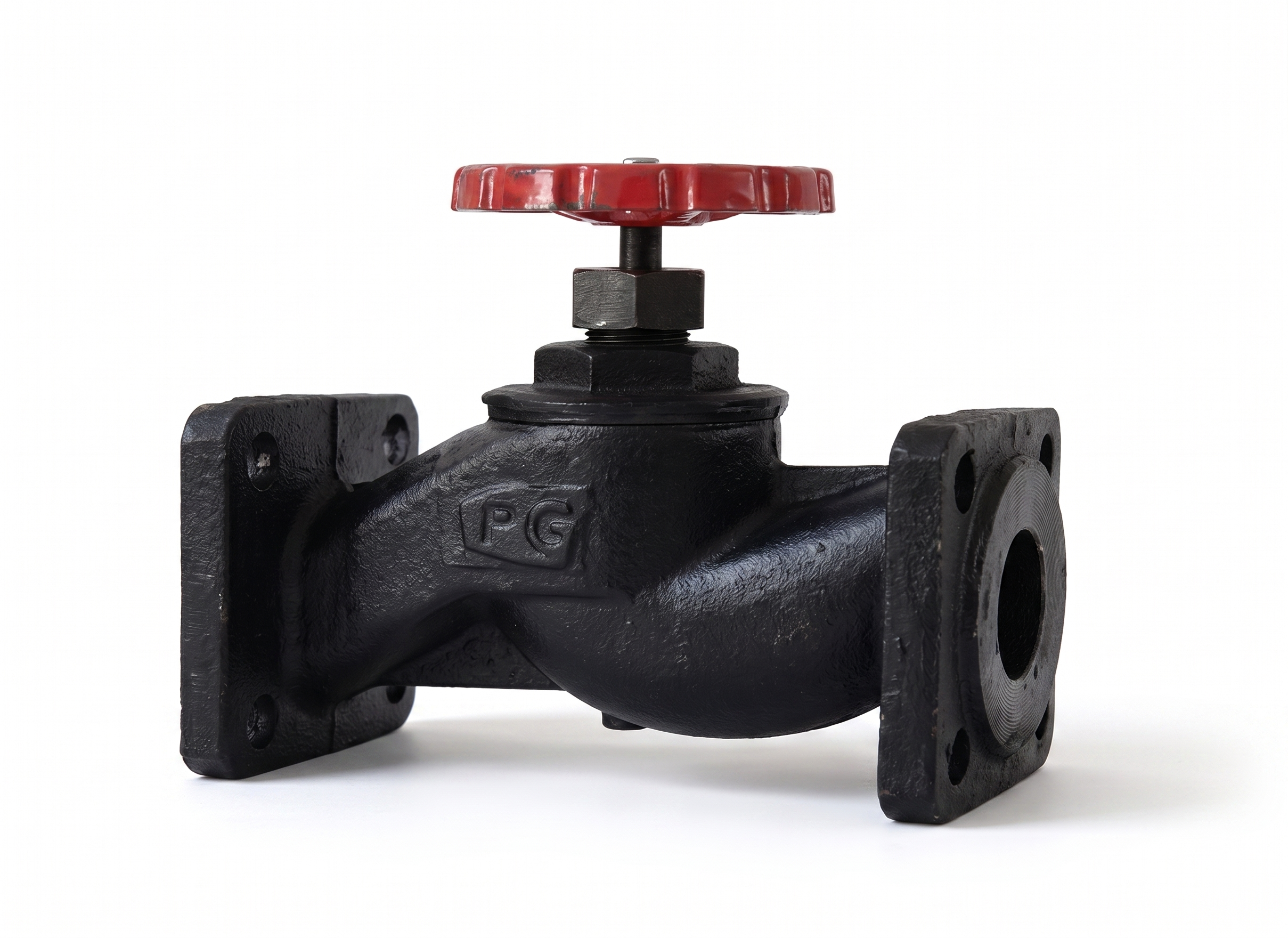

Вентили 15ч14п Ду 100 Ру 16 — чугунные фланцевые запорные клапаны. Они используются для перекрытия потока рабочей среды: воды, пара и других неагрессивных сред. В отличие от задвижки, вентиль перекрывает поток тарелкой (золотником), которая опускается на седло, поэтому он плотнее закрывается, но создаёт большее сопротивление и ставится по стрелке направления потока.
Конструкция и расшифровка маркировки
Маркировка: 15 — клапан запорный (вентиль), ч — корпус из чугуна, 14 — номер модели, п — уплотнение из пластмассы (фторопласта). Корпус выполнен из ковкого чугуна КЧ30-6-ф. Шпиндель выдвижной, из стали, управление — вручную маховиком. Класс герметичности — «Д» по ГОСТ 9544-2005, климатическое исполнение — У1 по ГОСТ 15150-69. Для Ду 100 строительная длина — 350 мм, масса — 39,5 кг.
| Параметр | Значение |
|---|---|
| Маркировка | 15ч14п |
| Материал корпуса | ковкий чугун КЧ30-6-ф |
| Присоединение | фланцевое |
| Управление | ручное, маховик, выдвижной шпиндель |
| Уплотнение затвора | фторопласт (PTFE) |
| Класс герметичности | Д по ГОСТ 9544-2005 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Рабочая среда | вода, пар, неагрессивные среды |
| Температура среды | до +200 °C |
| Номинальное давление | Ру 16 |
| Диаметры | Ду 100 – Ду 150 |
| Строительная длина / масса (Ду 100) | 350 мм / 39,5 кг |
| Страна бренда | Китай |
Где применяется
- тепловые сети и тепловые пункты;
- паропроводы котельных низкого давления;
- технологические трубопроводы воды на предприятиях;
- обвязка насосов и теплообменников.
Как подобрать
Вентиль выбирают по Ду трубы, давлению до Ру 16 и температуре до +200 °C. Монтируют строго по стрелке на корпусе — среда подаётся под золотник. Учтите массу: для Ду 100 это почти 40 кг, вентиль нужно подпирать опорой, а не вешать на трубу. Ответные фланцы и прокладки берите на Ру 16; для пара используйте паронитовые прокладки.
Другие вентили — чугунные и стальные — в разделе Запорные клапаны (вентили). Уточнить наличие и цену можно по телефону +998 99 829 17 72 или в магазинах ARMALUX в Ташкенте.
