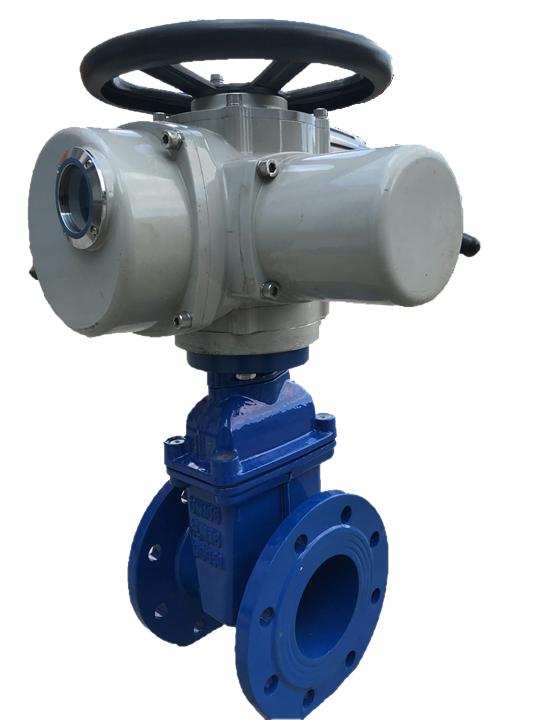

Задвижка чуг. 30ч939р Ду-100 Ру-16 (с электроприводом)

Описание

30ч939р – задвижка чугунная с обрезиненным клином и невыдвижным шпинделем под электропривод. Задвижка 30ч939р фланцевая чугунная применяется как запорное устройство на трубопроводах для питьевой и сетевой воды, неагрессивных сред, при температуре от -5°С до +120°С и давлением до 1,6МПа (16 кгс/см2) для Ду50-150 и 1,0МПа (10 кгс/см2) для Ду200-500. Управление задвижкой чугунной с обрезиненным клином 30ч939р осуществляется не только в электрическом режиме, но и на месте с помощью ручного дублера электропривода. Установочное положение любое, кроме положения — электроприводом вниз. Задвижка 30ч939р изготавливается условными диаметрами: Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500.

Условия эксплуатации чугунной задвижки 30ч939р:

• Температура рабочей среды: от — 5о до + 120оС;
• Температура окружающей среды: — 40°С до + 40°С;
• Рабочая среда: вода, неагрессивные жидкие среды;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У;
• Направление потока среды: любое;

Технические данные чугунной задвижки 30ч939р:

• Привод: электропривод;
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16) для Ду50–150 и 1,0 (10) для Ду200–500;
• Присоединение к трубопроводу: фланцевое ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое, кроме электроприводом вниз;
• Регламентирующий документ: ТУ 3714-007-82556046-2007;
• Класс герметичности по ГОСТ Р54808-2011:  «АА»;
• Таблица-фигура: 30ч939р;

Материалы основных деталей чугунной задвижки 30ч939р:

• Материал изделия (корпус, крышка, упорная гайка): чугун ВЧ50;
• Материал изделия (клин): чугун обрезиненный (ЭПДМ);
• Материал изделия (гайка шпинделя, втулка): бронза;
• Материал изделия (прокладка крышки, уплотнительные кольца): резина;
• Материал изделия (шпиндель): сталь нержавеющая;
• Материал изделия (втулка): сталь 45;
• Материал изделия (дистанционная шайба): фторопласт;

Показатели надежности чугунной задвижки 30ч939р:

• Средний ресурс чугунной задвижки 30ч939р, циклов: не менее 1000;
• Гарантийная наработка, циклов: 600;
• Средний срок службы: 10 лет;
