Клапан обратный 19ч21р

Описание

Клапан обратный 19ч21р — межфланцевый чугунный клапан для водопроводных сетей. Он пропускает воду в одном направлении и закрывается при обратном токе, защищая насосы и оборудование. Клапан относится к водопроводной арматуре двухдискового типа и допускает установку между фланцами ANSI 150 и DIN PN 10/16 в вертикальном, горизонтальном и наклонном положениях.

Конструкция и расшифровка маркировки

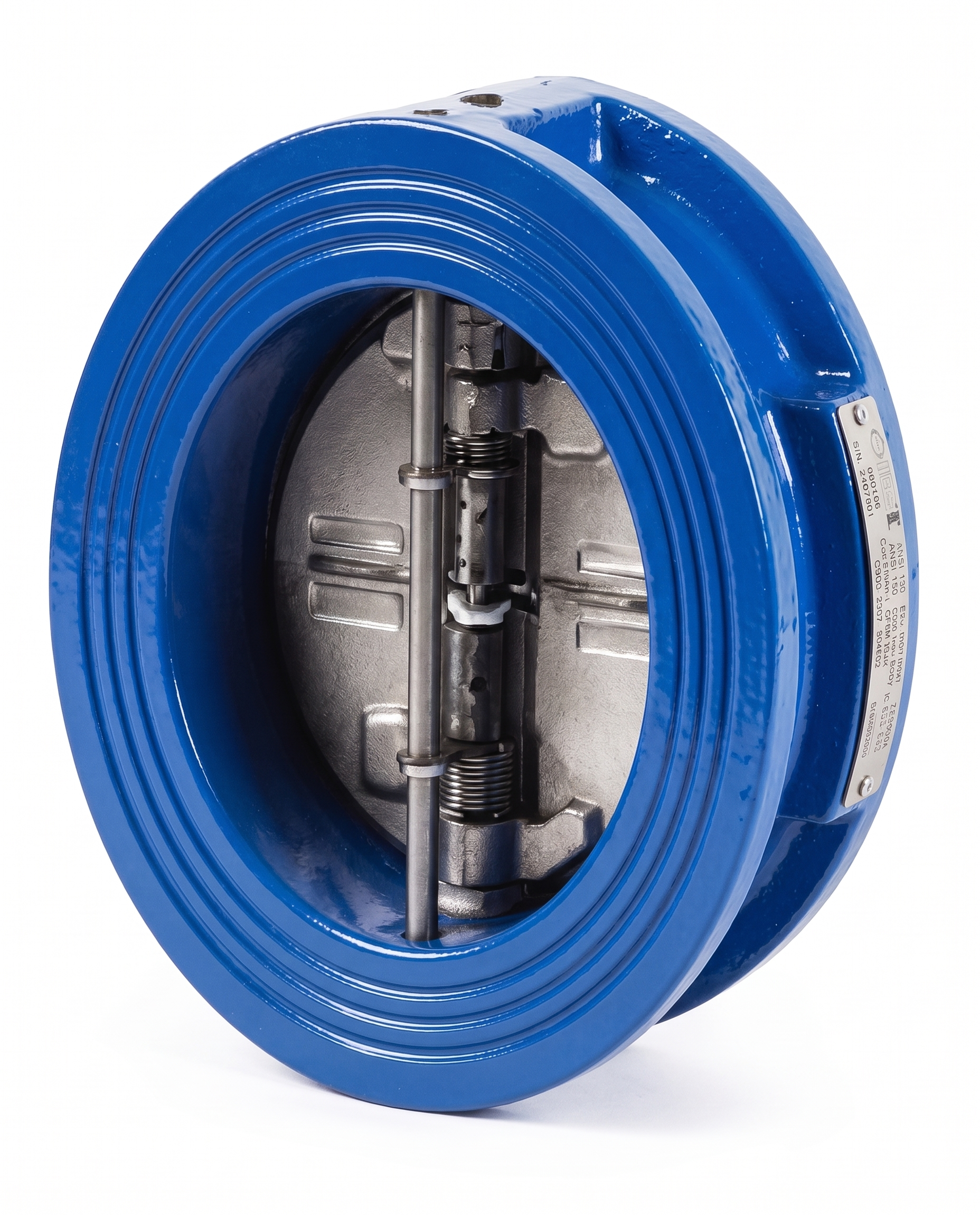

По системе обозначения трубопроводной арматуры: 19 — клапан обратный поворотный, ч — корпус из чугуна, 21 — номер модели, р — уплотнение из резины. Корпус выполнен из чугуна EN-GJL-250 (серый чугун, аналог GG25). Две створки на общей оси раскрываются потоком и закрываются пружиной, поэтому клапан короче и легче классического фланцевого. Присоединение — межфланцевое, на стяжных шпильках.

Параметр Значение
Маркировка 19ч21р
Материал корпуса чугун EN-GJL-250
Тип двухдисковый, межфланцевый
Ответные фланцы DIN PN 10/16, ANSI 150
Положение установки вертикальное, горизонтальное, наклонное
Рабочая среда вода
Температура среды до +100 °C
Номинальное давление Ру 16
Диаметры Ду 50 – Ду 250
Бренд GENEBRE (Испания)

Где применяется

  • напорные трубопроводы насосных станций;
  • системы холодного и горячего водоснабжения;
  • отопление и тепловые пункты;
  • водоснабжение промышленных объектов.

Как подобрать

Выбирайте клапан по Ду трубопровода и давлению в системе, оно не должно превышать Ру 16. Межфланцевому клапану нужны ответные фланцы с ровным внутренним проходом: створки при открытии выходят за габарит корпуса и не должны упираться в фланец или прокладку. Для монтажа понадобятся шпильки с гайками и две прокладки. Стрелка на корпусе указывает направление потока.

Другие межфланцевые и фланцевые обратные клапаны — в разделе Обратные клапаны. Уточнить наличие и цену можно по телефону +998 99 829 17 72 или в магазинах ARMALUX в Ташкенте.
