Описание
Под группа Компенсаторы:

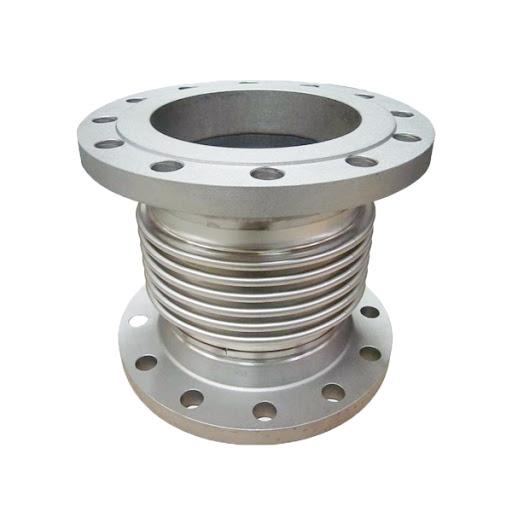

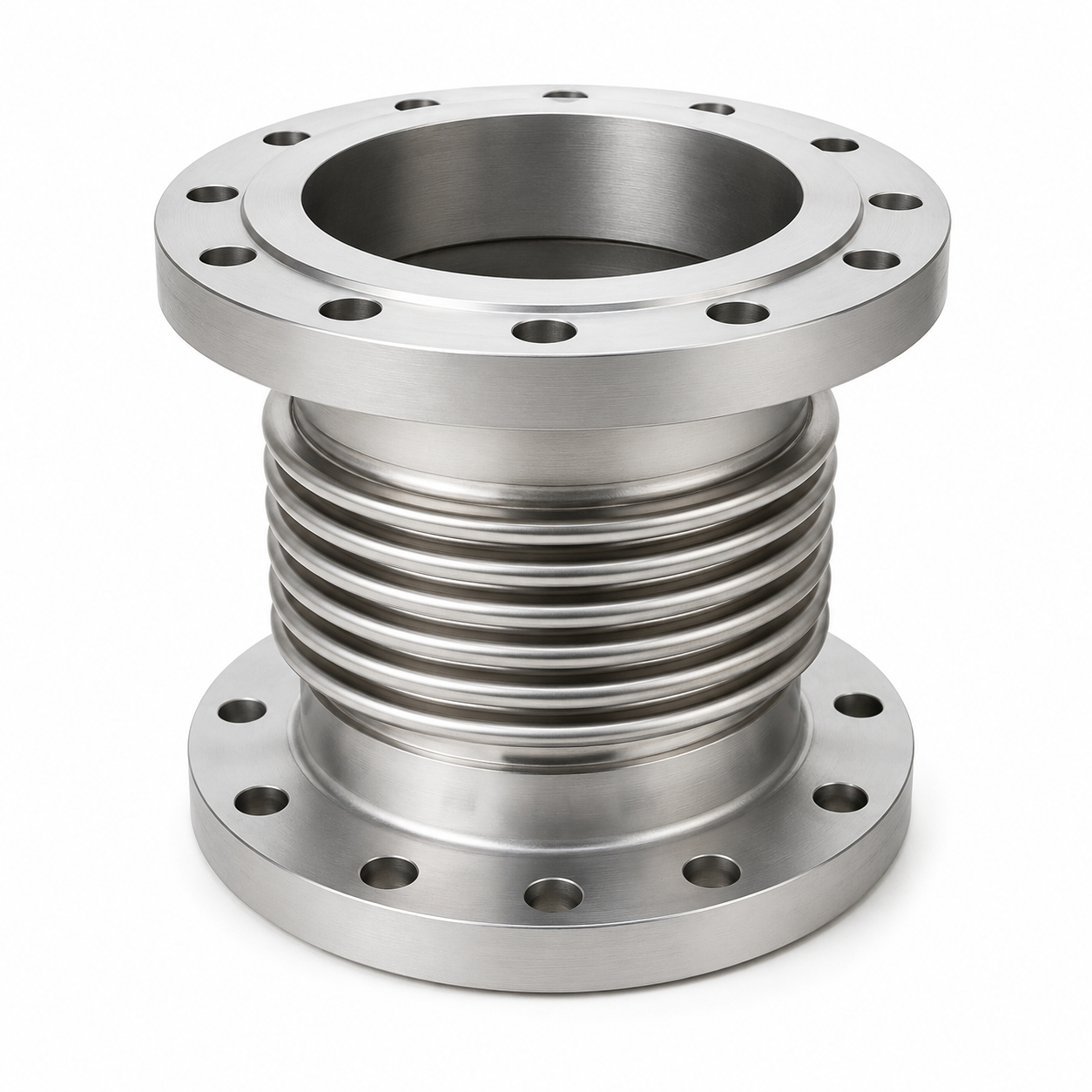

Компенсатор сильфонный фланцевый – это устройство, предназначенное для компенсации температурных деформаций и имеющее с трубопроводом фланцевое соединение. Присоединительные фланцы при ремонте либо техобслуживании трубопровода позволяют легко демонтировать изделие, дают возможность осуществлять монтаж на объектах, на которых не разрешаются сварочные работы.
От сокращений, растяжений и напряжений трубопровод защищают гофры сильфона устройства. При перепадах давления, температуры сильфон упруго деформируется. Это предотвращает изгибы и деформации труб, сохраняет герметичность соединений и швов, позволяет избежать разрушения трубопровода.
Изделие обладает следующими характеристиками:
Ду (диаметр условный) – от 15 до 3000 мм;
Ру (рабочее давление) – стандартные значения 16 кгс/м2 (1,6 МПа), 25 кгс/м2 (2,5 МПа), под заказ любое давление до 200 кгс/м2.
Температурный режим – от -250 до +950°C;
Рабочая среда – криогенная и химическая среда, газ и нефтепродукты, вода и пар, пульпа, трансформаторное масло и пр.
Материалы изготовления
Для их изготовления используют разные сорта стали:
Сильфон – 08X18H10T, 12X18H10T, 10X17H10T, 20X23H18. Это жаропрочные и коррозионностойкие сплавы стали;
Внутренний экран – 08X18H10T, 12X18H10T, 10X17H10T, 20X23H18;
Патрубки – 08X18H10T, 12X18H10T, 10X17H10T, 20X23H18, углеродистые стали Ст20, Ст3сп, 09Г2C, 17Г1C.
Защитный кожух — Ст20, Ст3сп, 09Г2C, 17Г1C, 08X18H10T, 12X18H10T.
Маркировка
Маркировка включает основные характеристики изделий. Пример КСО.Ф 150-16-60:
КСО – компенсатор сильфонный осевой;
Ф – фланцевое соединение;
150 – условный диаметр трубы, мм;
16 – рабочее давление, кгс/см2;
60 – осевой ход, +/- 30 мм.
